Комплект для сварки «Собери Сам» с автоматикой FURNITEH SL 600 AC

О комплекте для самостоятельной сварки "собери сам"

Комплект для самостоятельной сварки «Собери Сам» идеально подходит для перекрытия проема ворот шириной от 3,5 до 4,3 метров, высотой проема 2 метра. Каркас изготовлен с помощью Универсального Т-профиля, который обеспечивает высокую жёсткость конструкции и исключает проблему подтеков ржавчины между профильной трубой каркаса ворот и рамой для крепления профильного листа, если Вы используете в производстве ворот профильные трубы 60х40 и 30х20 или любых других размеров. Другими словами, если ворота имеют 2 каркаса, между ними нельзя сделать полностью герметичное пространство. Именно поэтому Т-профиль является более технологичным решением. На фотографии представлено, как выполнены резы Т-профиля под 45 градусов. Они готовы к сварке уже в таком виде, в каком покупатель их получает. Толщина Т-профиля в данном комплекте составляет 1,5 мм.

Чтобы не нарушить геометрию конструкции каркаса, используется диагональные и вертикальные стойки из профильной трубы 40х20, выкладывается рама ворот, как на фотографии.

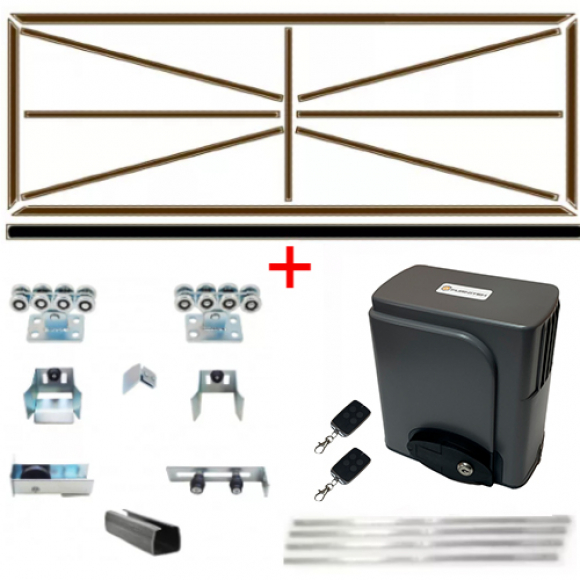

Состав комплекта:

1. Направляющая балка 6 метров 70х60, толщина стенки 3 мм – 1шт.;

2. 8-Роликовая опоры на 201 подшипнике – 2шт.;

3. Нижний уловитель – 1шт.;

4. Верхний уловитель – 1шт.;

5. Ролик концевой - 1шт.;

6. Кронштейн с поддерживающими роликами – 1шт.;

7. Заглушка направляющей – 1шт.;

8. Нарезанный по размеру Т-профиль – 4шт.;

9. Профильная труба 40х20 – 4шт.;

10. Вертикальная стойка 40х20 – 1шт.;

11. Горизонтальная перемычка – 2шт..

Не входят в комплект, но рекомендуются, регулировочные площадки, которые привариваются к фундаменту для откатных ворот, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, чем приварить опоры непосредственно к швеллеру, но избавляет Вас от ненужной возни и затрат времени, т.к. добиться точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться) достаточно сложно, да и вдруг фундамент зимой выдавит; отрегулировать будет проще, чем переваривать роликоые опоры к швеллеру.

Комплект для самостоятельной сварки «Собери Сам» решит проблемы закупки дополнительных материалов для ворот, а также необходимость реза труб под строгие размеры. В обычных, бытовых условиях, с помощью болгарки только очень опытные специалисты могут резать трубы, чтобы потом они плотно состыковывались и каркас не потерял своей геометрии.

Плюсы использования комплекта для самостоятельной сварки "собери сам" +

• детали подрезаны под 45 градусов для облегчения стыковки;
• идеальные линии соприкосновения деталей для сварки;
• снижение транспортных расходов за счет покупки всего для ворот в одном месте

Минусы -

• 1,5 миллиметровый Т-профиль в комплекте
• направляющая консоль толщиной 3 мм

Состав комплекта автоматики для откатных ворот FURNITEH SL 600 AC:

Состав комплекта привода FURNITEH SL 600 AC:

1. Привод

2. Пульт управления 2 шт.

3. Ключи разблокировки 2 шт.

4. Магнитные концевые выключатели 2 шт.

5. Монтажные крепежи.

6. Инструкция по установке

Привод FURNITEH SL 600 AC это новинка от популярного производителя Furniteh, который прославился своими комплектующими для откатных ворот. Он отличается качеством комплектующих, функциональностью деталей, простотой их установки и доступностью каждому(придерживается политики низких цен).

Автоматика FURNITEH SL 600 AC рассчитана на вес ворот до 600 кг и ширину створки до 6 метров. Привод обладает само блокирующимся редуктором, блоком управления и встроенным радиоприемником. Привод оборудован магнитными концевыми выключателями.

В комплект поставки FURNITEH SL 600 AC входят 2 четырехканальных пульта ДУ. Пульты запрограммированные от производителя.

Данный привод подходит к большинству ворот частного и домашнего использования. Многофункциональная плата позволит легко и быстро подключить любые дополнительные аксессуары а так же настроить работу привода как вам понравится.

С помощью шести DIP переключателей вы сможете включить/выключить функцию плавного пуска и остановки ворот, автоматического закрытия ворот и автореверса. Четыре переключателя настройки потенциометра позволят настроить резкость остановки, тормозное усилие, диапазона медленного пуска/остановки и настроить крутящий момент.

Магнитные концевые выключатели для остановки ворот в крайних положениях, набор ключей разблокировки и монтажные крепежи – также в комплекте поставки.

Внутренняя шестерня привода FURNITEH SL 600 AC изготовлена из латуни. Смазки на редукторе предостаточно.



FURNITEH SL 600 AC привод для откатных ворот: концевые выключатели

Конечные положения ворот определяются с помощью магнитного концевого выключателя. Этот тип выключателей превосходит по характеристикам механические. Так как в зимнюю пору на зубчатой рейке скапливается снег либо же намерзает лед, который препятствует корректной работе механических концевых выключателей. А вот магнитные - справятся с такими условиями на ура.

У привода FURNITEH SL 600 AC имеется ряд неоспоримых достоинств:

• Простота настройки и установки.
• Инструкция на русском языке.
• В базовую комплектацию входит все необходимое для установки.
• Бронзовая шестерня редуктора.
• Функция замедления.
• Функция частичного открытия.
• В комплекте два пульта д/у.

Завершает состав данного комплекта зубчатая рейка.
Будет входить 4 погонных метров зубчатой рейки.
На каждый метр предоставляется 3 бобышки для монтажа.
