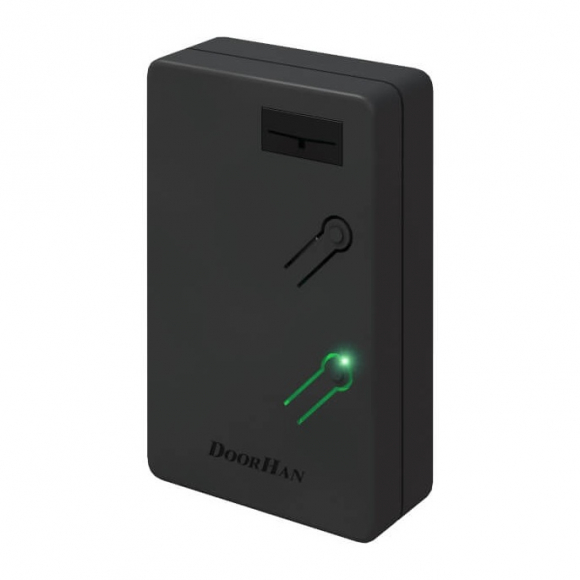

Внешний радиоприёмник Doorhan DHRE-mini — компактная версия приёмника DHRE-1 в уменьшенном корпусе чёрного цвета. Разработан специально для блока управления SmartRoll V.2.0 и новых приводов Doorhan, где важен минимальный размер. Несмотря на значительно меньшие габариты, память осталась прежней — 1000 пультов. Подключается проводами непосредственно к плате управления автоматикой. Частота 433.92 МГц, динамический код, питание 12–24 В AC/DC, диапазон температур −40...+50 °С.
Меньше размер — та же память: 1000 пультов в миниатюрном корпусе
DHRE-mini стал значительно компактнее DHRE-1, но ёмкость памяти не уменьшилась — по-прежнему 1000 пользователей. Корпус чёрного цвета меньше занимает места в шкафу управления или корпусе привода. Подключение проводами (без клеммного блока) упрощает монтаж в стеснённых условиях.
Разработан для SmartRoll V.2.0 и новых приводов Doorhan
DHRE-mini создан как штатный внешний приёмник для блока управления рольставнями SmartRoll V.2.0. Встроенный приёмник SmartRoll рассчитан только на 60 пультов — DHRE-mini расширяет эту ёмкость до 1000 пользователей. Также совместим с новыми приводами Doorhan, поступающими в продажу.
Универсальность: подходит и для других производителей автоматики
Как и DHRE-1, мини-версия подключается к контакту внешнего управления (Open / Push / импульс) любого блока управления — не только Doorhan. Используйте пульты Transmitter 2 или Transmitter 4 для управления воротами любого бренда через DHRE-mini.
Приёмники Doorhan серии DHRE:
433.92 МГцЧастота
1000 пультовПамять
1 каналУправление
12–24 ВПитание AC/DC
ЧёрныйЦвет корпуса
SmartRollРазработан для
Описание
Компактный корпус и подключение проводами

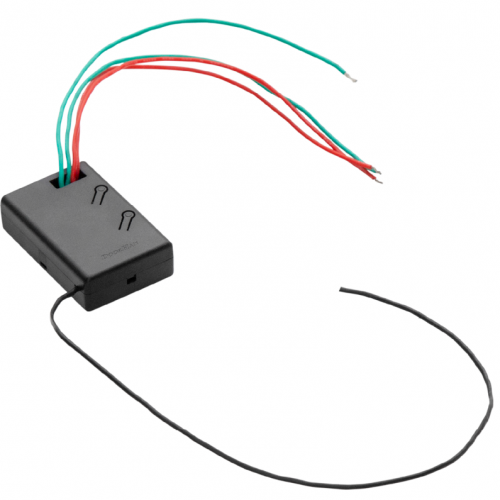

Корпус чёрного цвета — существенно меньше стандартного DHRE-1. Подключение не через клеммный блок, а напрямую проводами к плате управления: удобно для монтажа в стеснённых условиях внутри корпуса привода или блока SmartRoll. Встроенная антенна. Звуковой сигнал при записи пульта.
SmartRoll V.2.0 — расширение памяти с 60 до 1000 пультов
Блок управления SmartRoll имеет встроенный приёмник всего на 60 пультов — для ЖК или офиса этого критически мало. DHRE-mini подключается к SmartRoll и расширяет ёмкость до 1000 пользователей. Два приёмника работают параллельно, не мешая друг другу.
Подключение проводами
Красный — +VПлюс питания 12–24В AC/DC
Чёрный — GNDМинус питания (земля)
Синий — CH1 (NO)Нормально открытый контакт — выход управления
Белый — CH1 (COM)Общий контакт реле
Запись пульта в память
| 1 | Нажать и отпустить кнопку R1 на приёмнике — загорится индикатор Remote и прозвучит короткий сигнал. Режим записи активен 10 секунд. |
| 2 | В течение 10 секунд дважды нажать кнопку пульта, которой будет управляться привод. |
| 3 | Индикатор Remote погаснет и прозвучит короткий сигнал — пульт записан. Для записи следующего — повторить шаги 1–2. |
Очистка памяти
| 1 | Нажать и удерживать кнопку R1 — короткий сигнал, индикатор Remote загорится ровным светом на 10 секунд. |
| 2 | Дождаться длинного звукового сигнала — вся память очищена. |
DHRE-mini vs DHRE-1
| Характеристика |
DHRE-1 |
DHRE-mini |
| Частота | 433.92 МГц | 433.92 МГц |
| Кодировка | Динамический код | Динамический код |
| Память | 1000 пультов | 1000 пультов |
| Каналов | 1 | 1 |
| Питание | 12–24 В AC/DC | 12–24 В AC/DC |
| Ток потребления | 60 мА | 60 мА |
| Температура | −40...+50 °С | −40...+50 °С |
| Цвет корпуса | Серый | Чёрный |
| Габариты | Стандартные | Компактные (уменьшены) |
| Подключение | Клеммы | Провода |
| Разработан для | Все приводы Doorhan и других | SmartRoll V.2.0 + новые приводы Doorhan |
| Выбирайте когда | Стандартная установка с клеммами | Нужен минимальный размер или SmartRoll V.2.0 |
Технические характеристики
| Производитель | Doorhan |
| Модель | DHRE-mini |
| Тип | Внешний одноканальный радиоприёмник (компактный) |
| Рабочая частота | 433.92 МГц |
| Тип кодировки | Динамический код (Rolling Code) |
| Количество каналов | 1 |
| Память пультов | 1000 |
| Напряжение питания | 12–24 В AC/DC |
| Ток потребления | 60 мА |
| Диапазон рабочих температур | −40...+50 °С |
| Цвет корпуса | Чёрный |
| Подключение | Проводами к плате управления |
| Антенна | Встроенная |
| Звуковая индикация | Есть |
| Разработан для | SmartRoll V.2.0, новые приводы Doorhan |
| Совместимые пульты | Transmitter 2, Transmitter 4 (Doorhan) и другие 433.92 МГц |
Преимущества Doorhan DHRE-mini
- Компактный корпус — меньше места в шкафу — значительно меньше стандартного DHRE-1; помещается там, где DHRE-1 уже не влезает.
- 1000 пультов при минимальных размерах — ёмкость памяти не пострадала от уменьшения корпуса.
- Идеален для SmartRoll V.2.0 — расширяет встроенный приёмник SmartRoll с 60 до 1000 пользователей без замены блока управления.
- Подключение проводами — удобнее клемм при монтаже в стеснённых местах внутри корпуса привода или блока управления.
- Чёрный корпус — вписывается в оформление новых приводов и блоков Doorhan в чёрном дизайне.
- Универсальность — работает не только с Doorhan: подключается к любому блоку управления через контакт внешнего управления.
- Диапазон −40...+50 °С — та же морозостойкость, что и у DHRE-1.
